EDBE1211B:

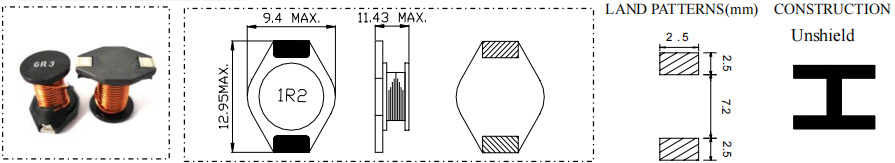

DIMENSIONS(mm):

RoHS Compliant(SGS Certified Result)
Pb	Cd	Cr＋6	PBBs	PBDEs
＜1000ppm	ND	ND	ND	ND

FEATURES：

Electrical Characteristics：

Part Number	Test Condition	Inductance (μH)	Tolerance （%）	D.C.R(Ω) Max.	Rated Current
					Isat(A)	Irms(A)
EDBE1211B-1R2N	100KHz/1.0V	1.2	±30	9m	15.00	8.00
EDBE1211B-1R5N	100KHz/1.0V	1.5	±30	10m	15.00	8.00
EDBE1211B-2R0M	100KHz/1.0V	2.0	±20	12m	14.00	7.00
EDBE1211B-3R3M	100KHz/1.0V	3.3	±20	13m	12.00	6.00
EDBE1211B-4R7M	100KHz/1.0V	4.7	±20	18m	10.00	4.00
EDBE1211B-6R3M	100KHz/1.0V	6.3	±20	30m	10.00	3.80
EDBE1211B-100M	100KHz/1.0V	10	±20	40m	8.00	3.50
EDBE1211B-150M	100KHz/1.0V	15	±20	50m	7.00	3.00
EDBE1211B-220M	100KHz/1.0V	22	±20	70m	5.50	2.50
EDBE1211B-330M	100KHz/1.0V	33	±20	80m	4.00	2.00
EDBE1211B-470M	100KHz/1.0V	47	±20	0.11	3.80	1.60
EDBE1211B-680M	100KHz/1.0V	68	±20	0.17	3.00	1.20
EDBE1211B-101M	100KHz/1.0V	100	±20	0.22	2.50	1.20
EDBE1211B-151M	100KHz/1.0V	150	±20	0.34	2.00	0.90
EDBE1211B-221M	100KHz/1.0V	220	±20	0.44	1.60	0.70
EDBE1211B-331M	100KHz/1.0V	330	±20	0.70	1.20	0.60
EDBE1211B-471M	100KHz/1.0V	470	±20	0.95	1.00	0.30
EDBE1211B-681M	100KHz/1.0V	680	±20	1.20	1.00	0.20
EDBE1211B-102M	100KHz/1.0V	1000	±20	2.00	0.80	0.10

1、Inductance is measured with a LCR meter:HP4284A & 3532-50 or equivalent.
2、D.C .R is measured with a Digital Multimeter TH2512B or equivalent.
3、The Isat is the current at which the inductance decreases by 10% from the initial value
4、The Irms by Stand-Type is the current at which the temperature rise is △T≤40℃，whichever（Ta=20℃）
